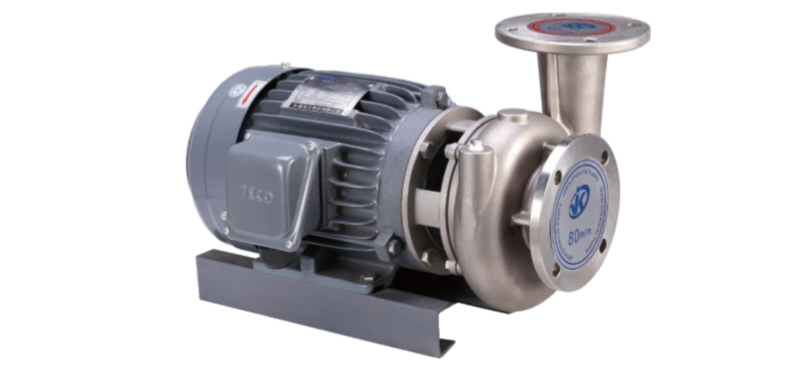

不銹鋼磁力泵由泵、磁力傳動器、電動機三部分組成。關鍵部件磁力傳動器由外磁轉子、內磁轉子及不導磁的隔離套組成。當電動機帶動外磁轉子旋轉時，磁場能穿透空氣隙和非磁性物質，帶動與葉輪相連的內磁轉子作同步旋轉，實現動力的無接觸傳遞，將動密封轉化為靜密封。由于泵軸、內磁轉子被泵體、隔離套封閉，從而解決了“跑、冒、滴、漏”問題，消除了煉油化工行業易燃、易爆、有毒、有害介質通過泵密封泄漏的安全隱患，有力地保證了職工的身心健康和安全生產。
不銹鋼磁力泵泵結構特點：
1.永磁體
由稀土永磁材料制成的永磁體工作溫度范圍廣(-45~400℃)，矯頑力高，磁場方向具有很好的各向異性，在同極相接近時也不會發生退械現象，是一很好的磁場源。
2.隔離套
在采用金屬隔離套時，隔離套處于一個正弦交變的磁場中，在垂直于磁力線方向的截面上感應出渦電流并轉化成熱量。
3.冷卻潤滑液流量的控制
磁力泵運轉時，必須用少量的液體對內磁轉子與隔離套之間的環隙區域和滑動軸承的摩擦副進行沖洗冷卻。冷卻液的流量通常為泵設計流量的2%-3%，內磁轉子與隔離套之間的環隙區域由于渦流而產生高熱量。當冷卻潤滑液不夠或沖洗孔不暢、堵塞時，將導致介質溫度高于永磁體的工作溫度，使內磁轉子逐步失去磁性，使磁力傳動器失效。當介質為水或水基液時，可使環隙區域的溫升維持在3-5℃；當介質為烴或油時，可使環隙區域的溫升維持在5~8℃。
4.滑動軸承
不銹鋼泵滑動軸承的材料有浸漬石墨、填充聚四氟乙烯、工程陶瓷等。由于工程陶具有很好的耐熱、耐腐蝕、耐摩擦性能，所以磁方泵的滑動輔承多采用工程陶瓷制作。由于工程陶瓷很脆且膨脹系數小，所以輔承間隙不得過小，以免發生抱輔事故。
