立式泵JKV、JKH系列參數詳情

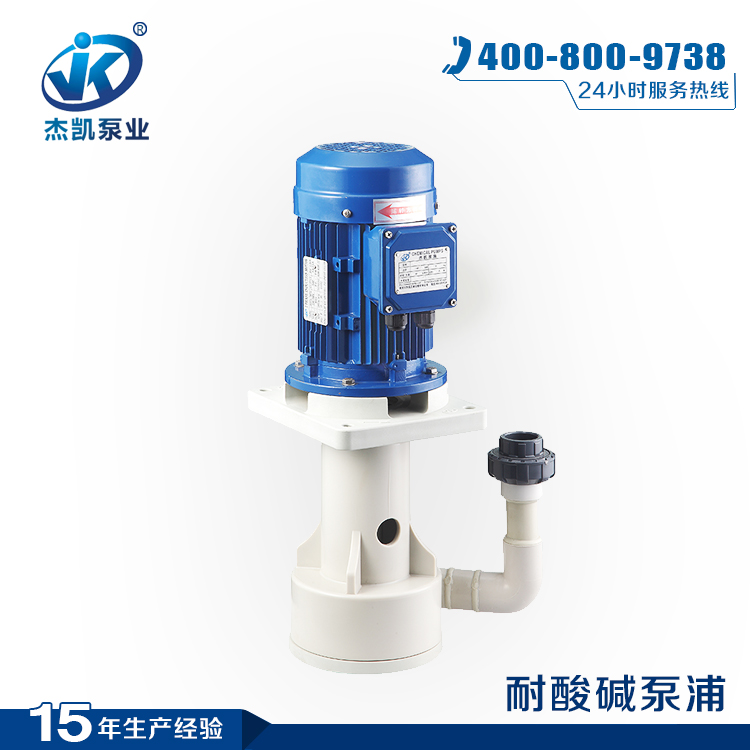

【立式泵】

JKV、JKH型號立式泵為立式單級、雙級或多級結構。其壓泵體結構型式有徑向?qū)~式結構、蝸殼式結構。

    安裝時葉輪浸沒在水中，被抽送液體通過揚水管、泵座送至地面。揚水管可根據安裝需要增減，安裝高度可隨之變化。

    電機的動力通過聯軸器、傳動軸、中間傳動軸傳遞給泵軸。轉子部件的支承部分由一組徑向球軸承和推力軸承組成。泵的軸向力及轉子部件的重量靠推力軸承承受。軸承采用稀油潤滑，潤滑油靠傳動套甩油循環并潤滑軸承。軸承箱帶有水冷夾套，并外接冷卻水進行冷卻。冷卻水壓力應小于0.3MPa。

【立式泵】

中間傳動軸由揚水管問軸承支架內的橡膠軸承支承。JKH型號立式泵采用輸送介質潤滑橡膠軸承。JKV型號立式泵加裝了軸的護管，護管內通   有清潔壓力水，用來潤滑橡膠軸承。潤滑水的壓力及流量建議如下：

JKH型號立式泵參數表

       JKH-W50SK55VF-TI

（1）（2）（3）（4）（5）（6）（7）（8）(9)

（1）機型編號：JKH

（2）出口形式：W:六角板彎管F:四方板彎管無：四方板直出Y：圓板直出

（3）出口口徑：32（1-1/4"）40（1-1/2"）50（2"）

（4）比重：SK-1.1 SP-1.4

（5）功率：1-1HP2-2HP3-3HP5-5HP7.5-7.5HP10-10HP

（6）頻率：5：50HZ  6:60HZ

（7）橡膠材質：E-EPDMV-VITON

（8）泵浦材質：F-FRPP P-PVDF

（9）軸心材質：4：SUS3046：SUS306TI:TI
